BIAX® | Amanco Wavin

• Resistência: O tubo Biax apresenta resistência muito superior aos demais materiais termoplásticos disponíveis no mercado;
• Alto desempenho: A pressão máxima de serviço admissível (PMA) dos tubos Biax é de 1,5 vezes a pressão de serviço admissível (PSA) da tubulação, isto é, de 1,9 MPa para os tubos PN 12,5 e 2,4 MPa para os tubos PN 16 para a temperatura de até 25°C;
• Leveza: Em virtude da sua maior resistência e consequentemente menor espessura de parede, proporciona um tubo com menor peso, o que facilita o transporte, manuseio e instalação, dispensando equipamentos pesados, sendo mais leves quando comparado ao ferro fundido e tubos DEFOFO;
• Robustez: Excelente resistência aos impactos decorrentes do transporte, manuseio e assentamento;
• Características mecânicas: Grande ductilidade, grande tenacidade decorrente da constituição estrutural da parede, em camadas moleculares e grande resistência a tração;
• Capacidade de vazão: Devido à alta resistência do PVC-O, os tubos Amanco Biax têm menor espessura de parede que, associada à superfície interna extremamente lisa, confere aos tubos Amanco Biax excelente desempenho hidráulico;
• Elevada resistência a impactos: Devido a orientação das moléculas axialmente e longitudinalmente;
• Intercambiabilidade: Com tubos de ferro fundido em toda sua extensão;
• Excelente desempenho hidráulico: Devido à sua superfície interna lisa;
• Resistência à fadiga: O PVC-O, com sua estrutura em camadas, dificulta a propagação de trincas na direção radial, apresentando, em decorrência, elevada resistência à fadiga;
• Flexibilidade longitudinal: Devido ao processo de orientação bi-axial, o tubo apresenta ótima resistência no sentido axial, o que lhe confere resistência a cargas devido a movimentos de acomodação do solo, bem como a economia de curvas de 11° 15′ em curvaturas de raio longo;
• Manutenção das juntas: Na necessidade de substituição da Junta Elástica Removível Integrada, a mesma pode ser substituída do seu alojamento, eliminando operações de alto custo;

NBR 15750 – Tubulações de PVC-O (cloreto de polivinila não plastificado orientado) para sistemas de transporte de água ou esgoto sob pressão – Requisitos e métodos de ensaios
NBR 9822 – Manuseio, armazenamento e assentamento de tubulações de poli (cloreto de vinila) não plastificado (PVC-U) para transporte de água e de tubulações de poli (cloreto de vinila) não plastificado orientado (PVC-O) para transporte de água ou esgoto sob pressão positiva
NBR 7676 – Elementos de vedação com base elastomérica termofixa para tubos, conexões, equipamentos, componentes e acessórios para água, esgotos, drenagem e águas pluviais e água quente – Requisitos NBR 7675 – Tubos e conexões de ferro dúctil e acessórios para sistemas de adução e distribuição de água – requisitos
ISO 16422 – Pipes and joints made of oriented unplasticized poly (vinyl chloride) (PVC-O) for the conveyance of water under pressure — Specifications
NTS 0187 – Tubos e conexões de PVC – Requisitos complementares de desempenho às normas
ABNT NBR 5647-1, 5647-2, 5647-3, 5647- 4 e 5647-5;
ABNT NBR 7362-1 e 7362-2;
ABNT NBR 7665 e ABNT NBR 15750 EB USMA 363 – Tubos PVC-O NTS 320 – Tubos de PVC-O para redes de distribuição, adutoras ou linhas de esgoto pressurizadas – Critérios complementares à ABNT NBR 15750.

Tubos
• Matéria Prima: Tubos fabricados em PVC (Policloreto de Vinila);
• Processo de Fabricação: Tubos produzidos por extrusão através do processo de bi orientação das moléculas do PVC que são orientadas no sentido dos principais esforços solicitantes: circunferencial e longitudinal.
• Parede dos tubos: Formada por uma única camada maciça de PVC rígido, com superfície lisa tanto interna quanto externamente;

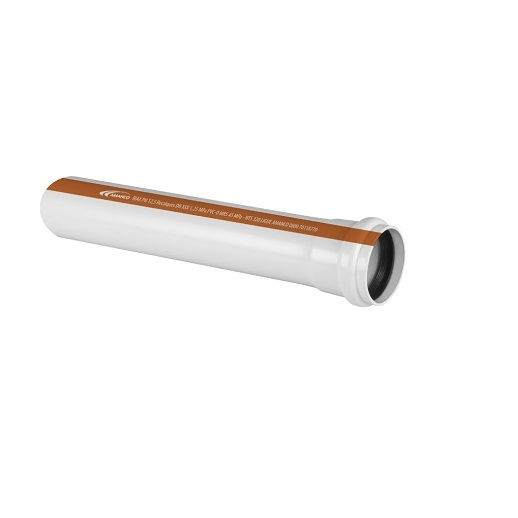

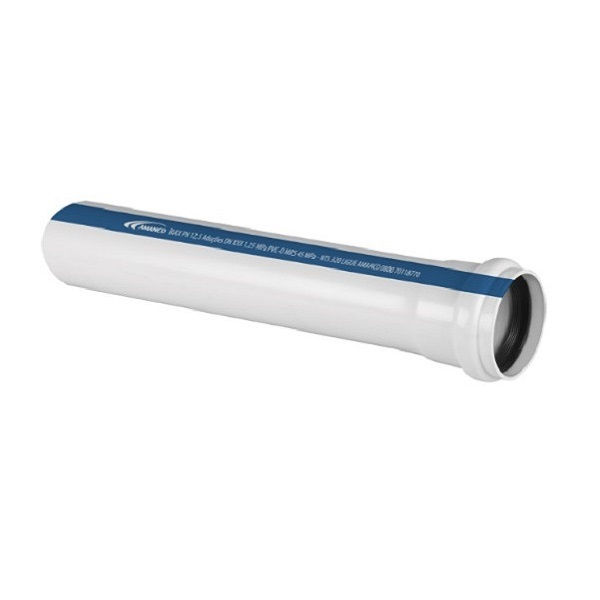

• Cores: Para condução de água: Branco com listras azuis; Para condução de esgoto: Branco com listras ocre;
• Diâmetro externo: Equivalentes aos dos tubos de ferro fundido, o que permite o acoplamento das pontas dos tubos Amanco Biax nas bolsas dos tubos ou conexões de ferro fundido;
• Norma de fabricação: NBR 15750, ISO 16422, EB USMA 363 e NTS 320;
• Bitolas: DN100, DN150, DN200, DN250, DN300, DN350 e DN400;
• Pressão de serviço: PN12,5 (1,25 MPa) à temperatura de 25°C – MRS 45; PN16 (1,6 MPa) à temperatura de 25°C – MRS 45;
• Junta elástica: EPDM (Etileno Propileno) para água e NBR (Nitrílica) para esgoto;
• Conexões: devem ser fabricadas de Ferro Fundido, de acordo com a norma ABNT NBR 7675.
• Comprimento de montagem (CM): 6,0 metros. Anel de Vedação
• Tubos: Junta Elástica Removível Integrada Bilabial (JERI), já instalados na bolsa dos tubos;
• Composto de fabricação: Adução: borracha EPDM (Etileno Propileno); Esgoto: borracha NBR (Nitrílica).
• Cor: Adução: preta / Esgoto: ocre.
• Norma de referência: NBR 7676;
• Bitola: DN 100, DN 150, DN 200, DN 300, DN 350 e DN 400. Conexões
• As conexões a serem empregadas com os tubos Amanco Wavin BIAX devem ser de ferro fundido dúcitl, fabricadas de acordo com a NBR 7675.

• Os tubos Amanco Wavin BIAX possuem sistema de vedação do tipo junta elástica, com anel integrado e removível aplicado na bolsa do tubo.
• O sistema de Junta Elástica Removível Integrada (JERI) foi projetado para facilitar a possível substituição do anel, evitando perda da bolsa do tubo.
• Apresenta praticidade na instalação e manutenção de redes de água e esgoto unindo a segurança da junta integrada com a versatilidade de um sistema removível.
• O anel é do tipo bilabial o que permite excelente desempenho tanto na condição de pressão hidrostática interna quanto a vácuo.
• O anel bilabial integrado e removível (JERI) possui duas funções na execução da junta elástica.
• O lábio auxiliar é utilizado para limpar a ponta do tubo que está sendo introduzida, eliminando qualquer resíduo que possa interferir na vedação e o lábio principal garante a estanqueidade.
• A junta elástica é composta por um anel de borracha do tipo EPDM (etileno propileno), matéria-prima que garante a inocuidade da água ou em NBR (nitrílica) para esgoto e águas servidas, possuindo um sistema de fixação em polipropileno, que auxilia o posicionamento do anel na bolsa dos tubos Amanco Biax aumentando sua resistência à extrusão sob pressão e impedindo seu deslocamento no transporte, manuseio e instalação.
• Os anéis de vedação dos tubos BIAX são entregues montados nas bolsas dos tubos.
