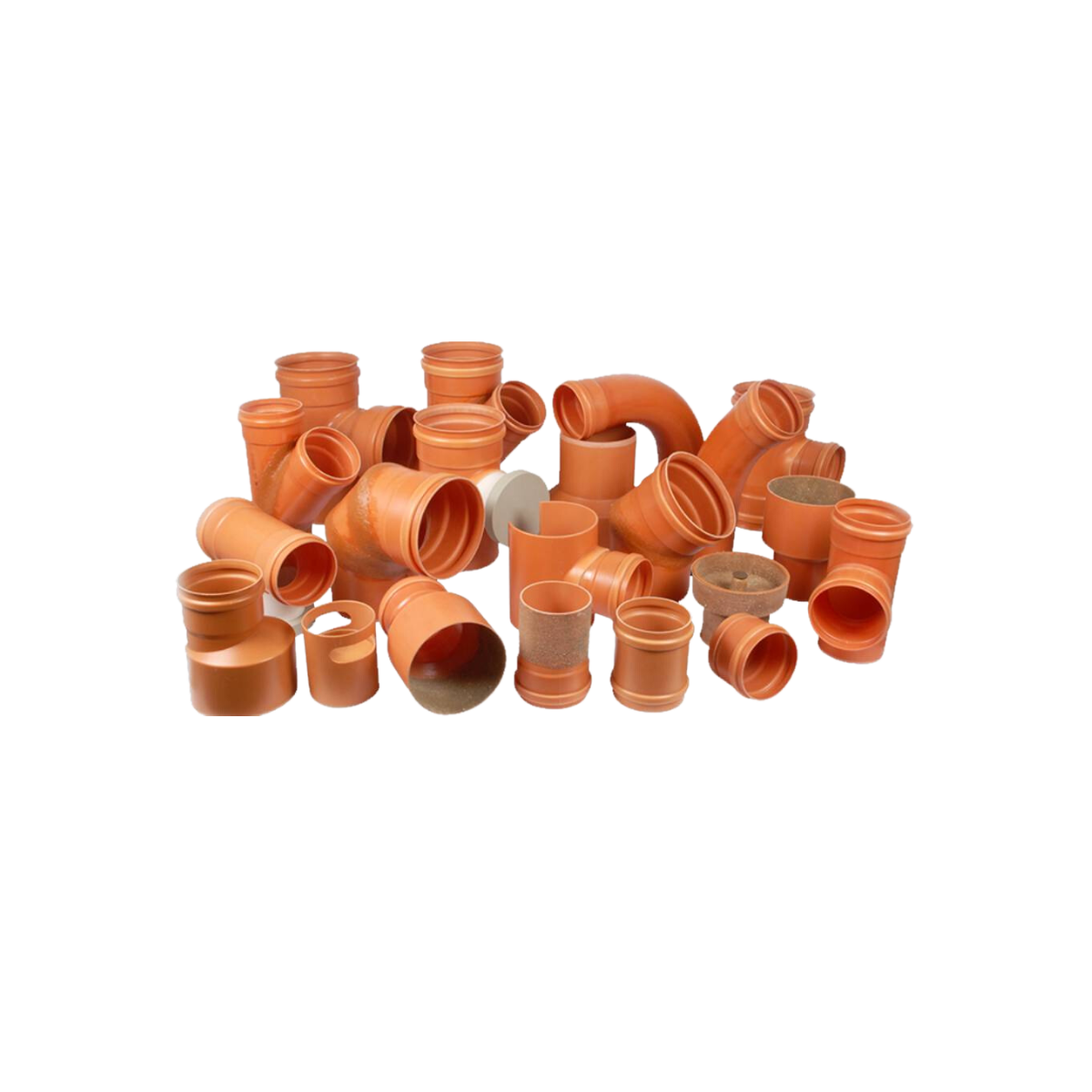

Conexões Especiais

Conexões personalizadas, desenvolvidas para atender as necessidades especiais de cada projeto. As conexões personalizadas são projetadas e fabricadas sob medida, levando em consideração os requisitos técnicos e as especificações necessárias.

Download do Catálogo

Normas e referência

NBR 7362, NBR ISO 21138, NBR 7367
NBR 9814, NBR 7676, NBR 9822.

APLICAÇÕES

BENEFÍCIOS

CERTIFICAÇÕES

características TÉCNICAS

ITENS COMPLEMENTARES

As conexões da linha Coletor Esgoto são aplicadas com os tubos Coletor Esgoto Amanco Wavin Corrugados, Maciços ou Celulares, enterradas como condutos livres para trabalhar sob pressão atmosférica no transporte de fluídos cuja temperatura não exceda 40 °C.

Em regime não contínuo podem suportar uma pressão máxima de 0,2 MPa; São aplicadas em conjunto com os tubos coletores de esgoto em: • Sistemas públicos ou privados de coleta de efluentes em redes coletoras de esgotos e águas pluviais, interceptores de esgoto sanitário, estações de tratamento de esgoto (ETE’s) e ramais prediais; • Instalações prediais de esgoto e águas pluviais residenciais, industriais e em sistemas condominiais; • Condução de despejos industriais não agressivos ao PVC.

• Atendimento as linhas Coletor de Esgoto: As conexões possuem bolsa universal, que atende todos os tipos de coletores produzidos pela Amanco Wavin, evitando utilizar conexões inapropriadas para os tubos corrugados ou lisos;

• Intercambiabilidade: garantida entre os tubos coletores de parede maciça coletores de parede corrugada e coletores de parede celular, uma vez que todos possuem diâmetros externos equivalentes para o mesmo diâmetro nominal, bem como utilizando adaptadores em função do tipo de junta de cada tubulação;

• Solução Completa: a gama de conexões da linha de coletores Amanco Wavin atende a necessidade dos sistemas de coleta de esgoto no transporte e condução de esgotos, águas pluviais e despejos industriais;

• Resistência a pressão hidrostática: Condutos livres dimensionados para trabalhar enterrados sob pressão atmosférica (gravidade), suportando até 0,2 MPa por 24 hrs contínuas, em eventuais necessidades de desobstrução da tubulação;

• Total Estanqueidade: o anel JERI das conexões para coletores celulares e maciços e anel JE para coletores corrugados assegura total estanqueidade ao sistema mesmo nas pequenas acomodações do solo, impedindo vazamentos e infiltrações;

• Maior produtividade: rápida substituição do anel em caso de danos, evitando perda da conexão;

• Resistência Mecânica: as conexões são dimensionadas para assegurar excelente resistência aos esforços mecânicos, sem sofrer ovalizações;

• Melhor Desempenho Hidráulico: a superfície interna lisa garante o transporte de grandes vazões em pequenas declividades, reduzindo o risco de entupimentos e incrustações, o volume da escavação da vala, profundidade dos poços de visita e número de estações elevatórias;

• Agentes químicos e agressivos: as conexões de PVC e também os anéis de vedação garantem uma excelente resistência às ações agressivas e químicas do esgoto, de óleos e graxas, bem como a inúmeros produtos químicos utilizados na indústria;

NBR 7362 – Tubos de PVC Rígido com junta elástica – Requisitos para tubos com parede maciça e conexões de PVC.

NBR ISO 21138 – Sistemas de tubulação plástica subterrânea não pressurizada para drenagem e esgoto – Sistemas de tubulação com parede estruturada de policloreto de vinila não plastificado (PVC-U), polipropileno (PP) e polietileno (PE).

NBR 7367 – Projeto e assentamento de tubulações de PVC rígido para sistemas de esgoto sanitário.

NBR 9814 – Execução de rede coletora de esgoto sanitário.

NBR 7676 – Elementos de vedação com base elastomérica termofixa para tubos, conexões, equipamentos, componentes e acessórios para água, esgotos, drenagem e águas pluviais e água quente – Requisitos.

NBR 9822 – Manuseio, armazenamento e assentamento de tubulações de poli (cloreto de vinila) não plastificado (PVC-U) para transporte de água e de tubulações de poli (cloreto de vinila) não plastificado orientado (PVC-O) para transporte de água ou esgoto sob pressão positiva.

• Fabricadas em PVC (Policloreto de Vinila);

• Paredes – fabricado com paredes maciças;

• Cor: Ocre (exceto adaptador coletor x predial);

• Diâmetro DN100 – Bolsa exclusiva para tubos lisos (Coletor Celular e Maciço);

• Diâmetros acima de DN150 – Bolsa universal para tubos lisos e corrugados (Coletor Corrugado, Celular e Maciço);

• Anel de Vedação JERI para Coletor Maciço e Coletor Celular, fabricado em borracha nitrílica (NBR), utilizado quando as conexões são aplicadas com os Coletores Maciço e Celular;

• Anel de Vedação JE para tubo corrugado, fabricado em borracha nitrílica (NBR), utilizado quando as conexões são aplicadas com os Coletores Corrugados;

• As extremidades das conexões podem ser ponta, bolsa ou combinação destas em função da característica da conexão;

• Fabricadas por injeção ou conformação.

As conexões Coletor Amanco Wavin possuem sistema de vedação elástica, com anel elastomérico (JERI) instalado na canaleta da bolsa das conexões coletor de esgoto para uso com os tubos coletor maciço e celular ou quando aplicadas no tubo coletor corrugado, o anel elastomérico (JE) é instalado no vale das ranhuras externas da ponta destes tubos.

Pasta Lubrificante Utilizar Pasta Lubrificante Amanco Wavin na parte visível do anel de vedação, na superfície interna da bolsa ou na ponta da conexão, para facilitar a montagem.
