Solução destinada às empresas de instalação e manutenção de redes de abastecimento de água. O PBA (Ponto de Bloqueio de Água) é um dispositivo utilizado para bloquear o fluxo de água em determinados pontos da rede durante atividades de manutenção, reparo ou instalação de novos componentes.
NBR 5647, NBR 7676
A Amanco Wavin oferece soluções inovadoras e sustentáveis, que garantem a qualidade de vida e segurança dos usuários.
A linha Amanco Wavin PBA (Ponta-Bolsa-Anel) é um sistema em PVC para condução de água potável ou bruta em sistemas enterrados de adução e distribuição de água.
Aplicações
Os Tubos e Conexões Amanco Wavin PBA são preferivelmente utilizados não só nos sistemas públicos e privados responsáveis pela instalação e manutenção de sistemas de abastecimento de água, mas também em instalação de rede central de distribuição em condomínios, em instalações de água para uso industrial, na prevenção de incêndio e em sistemas irrigação.
• Instalação simplificada: Reduz o tempo de execução da obra e a necessidade de interferências para reparos, mais segurança e mobilidade;
• Juntas Elásticas: Tubos e conexões que asseguram à rede de distribuição estanqueidade pelo sistema de Junta Elástica Integrada e menor perda de carga, devido à estrutura interna lisa dos tubos.
Além disso, agilidade na manutenção das redes;
• Instalação rápida: O tubo é fornecido com anel JERI montado na bolsa do tubo, permitindo rápida execução da rede;
• Fácil manutenção: Facilitada com uso da solução completa Amanco Wavin PBA Tubos e Conexões;
• Maior produtividade: Rápida substituição do anel em caso de danos, evitando perda da bolsa;
• Segurança: resistente à corrosão e excelente estanqueidade; • Fácil instalação: a junta elástica removível integrada (JERI) possibilita montagens rápidas e de fácil execução;
• Estanqueidade: o anel de borracha proporciona estanqueidade perfeita sob condições normais de serviço e protege a linha dos movimentos de solo, compensando também eventuais dilatações e contrações dos tubos; • Resistência à corrosão: os tubos PBA são imunes à corrosão interna causada pela água e externamente não são afetados pela corrosão galvânica nem pela ação agressiva dos solos;
• Melhor desempenho hidráulico: possuem superfície interna lisa, assegurando mínima perda de carga;
• Economia: leveza, facilidade de transporte, baixo custo de instalação, linha completa de conexões e fácil reparo são fatores que representam economia quando utilizada a linha PBA.
• NBR 5647 – Sistemas para adução e distribuição de água – Tubos e conexões de PVC 6,3 com junta elástica e com diâmetros nominais até DN 100.
Parte 1: Requisitos gerais para tubos e métodos de ensaio
Parte 2: Requisitos específicos para tubos com pressão nominal PN 1,00 MPa
Parte 3: Requisitos específicos para tubos com pressão nominal PN 0,75 MPa
Parte 4: Requisitos específicos para tubos com pressão nominal PN 0,60 MPa
Parte 5: Requisitos para conexões • Instrução Técnica nº 22 do Corpo de Bombeiro do Estado de São Paulo – Sistemas de Hidrantes e de Mangotinhos para Combate a Incêndio.
• NBR 7676 – Elementos de vedação com base elastomérica termofixa para tubos, conexões, equipamentos, componentes e acessórios para água, esgotos, drenagem e águas pluviais e água quente – Requisitos.
• Matéria Prima: Fabricados em Poli (Cloreto de Vinila) não plastificado (PVC-U) com tensão circunferencial admissível de 6,3 MPa;
• Parede dos tubos e conexões: Formada por uma única parede maciça de PVC rígido, sendo lisas tanto interna quanto externamente;
• Norma: NBR 5647; • Cor: Marrom;

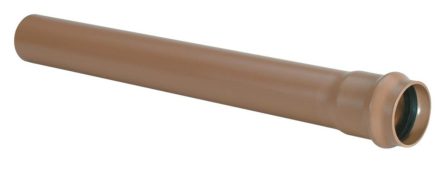

• Tubos: Ponta – Bolsa; • Coeficiente de rugosidade equivalente K = 0,06;
• Os tubos são dimensionados quanto à pressão máxima de serviço admissível, incluindo sobrepressões provenientes de variações dinâmicas, inclusive golpe de aríete em: Classe 12: 6,0 Kgf/cm² (0,60 MPa) – na temperatura até 25° C; Classe 15: 7,5 Kgf/cm² (0,75 MPa) – na temperatura até 25° C; Classe 20: 10,0Kgf/cm² (1,00 MPa) na temperatura até 25° C.
• As conexões atendem todas as classes de pressão da linha PBA, dimensionadas para a classe 20 (1,00 MPa) á temperatura de 25º C;
• Conexões: Compatível com conexões em ferro fundido de PN 1,0 MPa (10,0Kgf/cm²);
• Comprimento de montagem (CM): 6 metros. 2.2 Anel de Vedação
• Tubos: Junta Elástica Bilabial (JERI) fabricada em borracha EPDM (Etileno Propileno) já instalados;
• Conexões: Junta Elástica tipo O´Ring (JE) fabricada em borracha EPDM (Etileno Propileno) fornecidos separadamente;
• Cor: preta;
• Norma de referência: NBR 7676;
• Bitolas: DN 50, DN 75 e DN 100.
O sistema de Junta Elástica Removível Integrada (JERI) foi projetado para facilitar a possível substituição do anel, evitando perda da bolsa do tubo.
Apresenta praticidade na instalação e manutenção de redes de água.
Une a segurança da junta integrada com a versatilidade de um sistema removível.
Atuação do Anel JERI O anel JERI possui dois lábios que têm funções diferentes no acoplamento.
O 1º lábio é auxiliar, tendo como função limpar a ponta do tubo introduzido, eliminando eventuais resíduos que não foram retirados e que possam interferir na vedação do 2º lábio.
O 2º lábio faz a vedação, oferecendo estanqueidade ao sistema. A concavidade da junta permite a atuação da pressão hidrostática interna (PHI), devido à pressão sobre a parede da ponta do tubo.
